Наиболее востребованный контроллер в линейке моделей. Оснащен всеми необходимыми входами и силовыми выходами для контроля за работой и управлением механизмами пеллетной или ретортной горелки. Широкий спектр гибких настроек позволяет настроить устройство под практически любой твердотопливный котел с автоматической подачей топлива.

На выбор заказчика может быть изготовлен в трех типах корпуса:

• металлический бокс с возможностью вертикальной и горизонтальной установки.

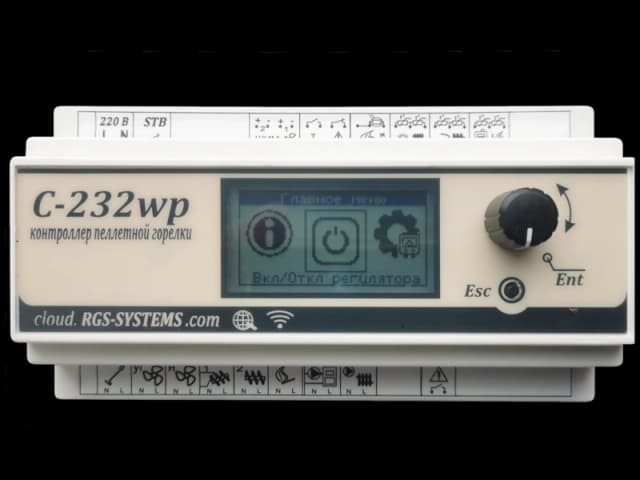

• корпус для установки в модульный бокс (9 М), с встроенным дисплеем и элементами управления.
• корпус для установки в модульный бокс (9 М) с внешней панелью управления, для установки в монтажное отверстие. Панель может быть подключена на расстоянии до 5 м от основного модуля (RS-485).

Контроллер выпускается с 2-мя разными версиями ПО, которые отличаются алгоритмами управления подач топлива и настройками работы горелки. В первом случае для настройки мощности вручную задаются интервалы подачи топлива, в другом - мощность горелки устанавливается в кВт., а контроллер автоматически рассчитывает количество топлива для всех режимов работы, исходя из производительности подающего устройства. При настройке достаточно определить производительность путем взвеса топлива и ввести значение в контроллер.

Автоматический розжиг и переход в режим нагрева происходит по фотоэлементу, начиная работу с нижней ступени мощности. Контроль за горением в топке осуществляется по датчику пламени и датчику температуры уходящих газов. Режим автомодуляции мощности по 4-м ступеням, оптимизирует работу котла исходя из изменений в расходе тепловой энергии и поддерживает заданную температуру котла.

В контроллере предусмотрена работа горелки по графикам отключения или снижения температуры. На каждый день недели можно настроить интервалы времени с шагом 30 мин на отключение нагрева или снижения установленной температуры котла.

Предусмотрена возможность подключения к контроллеру универсального комнатного термостата. Можно выбрать один из нескольких режимов работы от термостата - отключение горелки, снижение температуры или отключение насоса.

При подключении дополнительного датчика температуры, в контроллере становится доступна функция управления дополнительным контуром. Назначение контура можно выбрать, установив ЦО, ГВС или Защита возврата. Для контура можно настроить работу по недельному графику снижения, а при выборе назначения- ГВС, установить и время дезинфекции.

При подключении датчика температуры погоды, активируется функция погодозависимого управления. На выбор режимы работы: “пользовательский”, с возможностью настройки и “стандарт”, с фиксированной зависимостью температуры котла от погоды.

Информация о дополнительных функциях автоматики размещена на вкладке «Доп. функции»

Безопасность:

• Контроль температуры подающего устройства, защита от возгорания.
• Алгоритмы предотвращения аварий при временном пропадании питания.
• Контроль, ограничение температуры уходящих газов.
• Подключения термореле (STB), защита от закипания.
